TRAVESAÑOS MARCA MON DINOR

ESTRUCTURA

Consiste en un pedestal formado por un conjunto base y cabeza (testa). La base y la cabeza están constituidas por un disco y un cilindro el cual puede ser hueco con hendidura o resalte helicoidal, soldado al disco. La base va apoyada o fijada al suelo y se unen base y cabeza dando la regulación de altura necesaria suelo elevado.

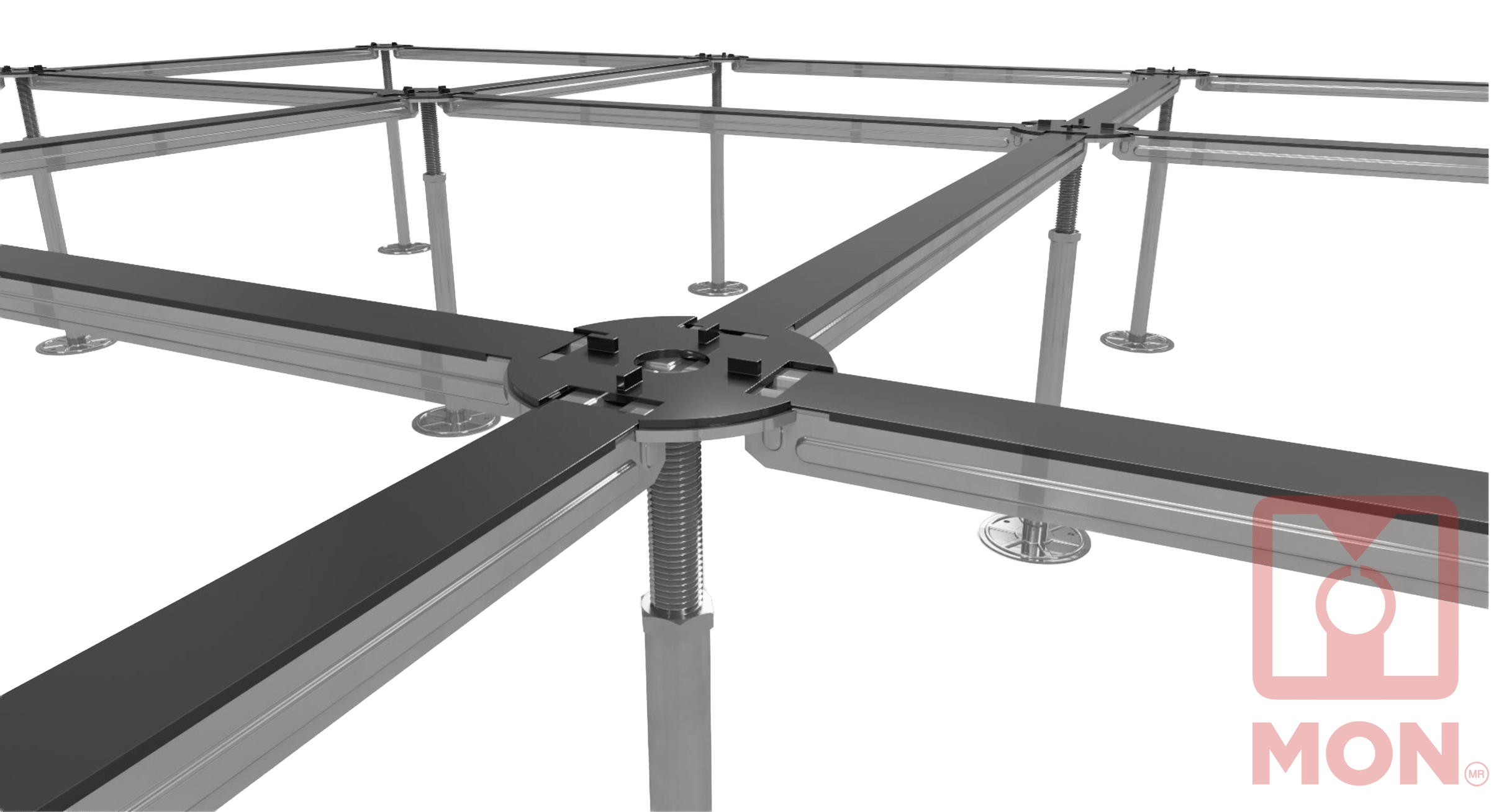

A partir de 200mm se aconseja rigidizar toda la estructura de apoyo colocando travesaños ligero con sección en “U” de dimen-siones de 28 x 18mm (L x H), los cuales se fijan a la cabeza formando una parrilla de 600x600mm.
Sobre la cabeza se instala la goma antivibración en ABS y en las muescas de la cabeza se introducen los travesaños en caso necesario. Y finalmente se colocan las losetas que constituyen el suelo elevado.

Para una mayor resistencia mecánica se pueden instalar travesaños tubulares de 50×25 cortados a inglete y atornillados a la testa con un tornillo rosca-chapa de 3,5mm de diámetro.
El coeficiente que se aplican para losetas de 600x600mm es de 3,3ud/m2 para pedestales y goma de guarnición, y para los travesaños 5,6ud/m2.
